Montaż wyłącznika lampki biurowej



Podłączam żyrandol na osiem żarówek - ośmioramienny

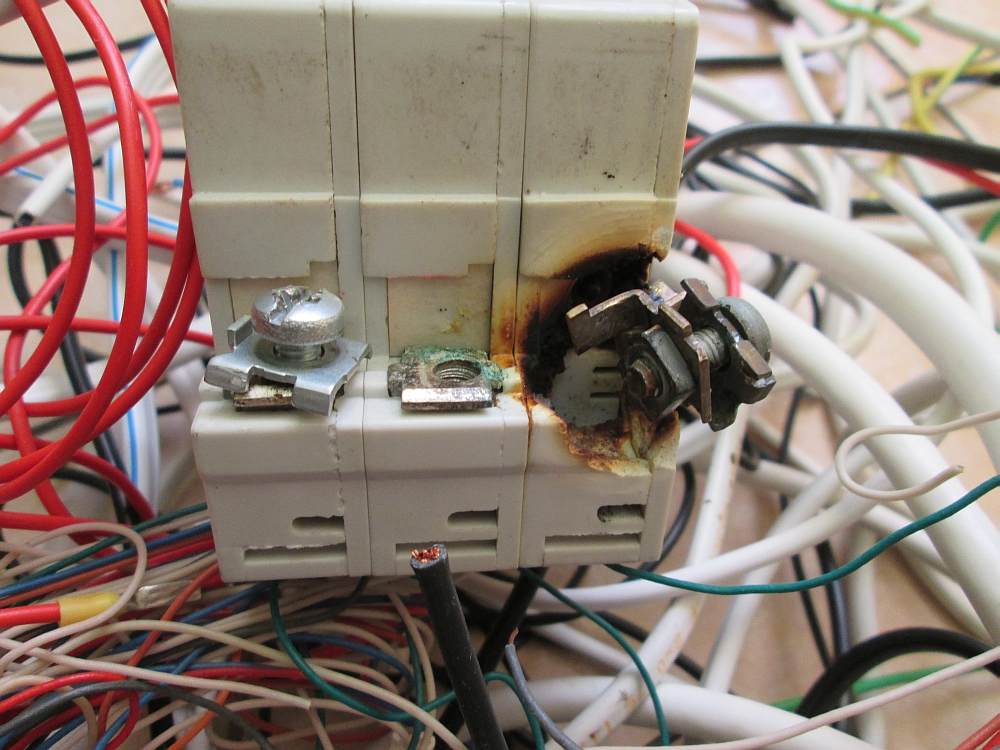

Coś poszło nie tak .... ?

Nie jest tak źle "S"  ma około 35 lat. Był zamontowany w domku wybudowanym za "komuny" w latach 80-dziesiątych.

Współczynnik oddawania barw - CRI

Żarówka zwykła halogenowa

Żarówka LED

W któryś dzień przyszedł klient i chciał zwykłe żarówki, ale nie ze względu na cenę a to, że oddają one w sposób prawidłowy barwę. I chociaż współczesne żarówki LED mają już oddawanie barw bardzo wysokie to chciał zwykłe żarówki.

Oddawanie barw to inaczej mówiąc czy dany przedmiot ma bardziej naturalne kolory czy nie.

O co chodzi?

Otóż wymyślono, że trzeba ustalić taki współczynnik, bo nie przy każdym świetle barwy są takie same. Najlepsze są oczywiście w dzień słoneczny na dworze i wówczas mamy 100% oddawania barw. I współczynnik wynosi 100. Im gorzej są oddawane barwy tym ta liczba jest mniejsza od 100.

Najwyższy współczynnik mają właśnie zwykłe żarówki, taki byle, jaki współczynnik mają żarówki świecące w nocy na ulicy na kolor żółto-pomarańczowy to lampy sodowe – ma być tylko jasno.

Również żarówki halogenowe takie mają wysoki współczynnik oddawania barw.

Co z żarówkami LED?

Nasze diody mają współczynnik CRI, (bo tak się go określa) na poziomie równym lub wyższym od 80. Nie jest, zatem tak źle, bo to oznacza bardzo dobre oddawanie barw. Im lepsze diody zastosowane do produkcji tym wyższy współczynnik oddawania barw. Nie wiem jak z ceną, bo powinny być droższe, ale na to nie zwróciłem uwagi.

Inna sprawa jest taka, że obniżając ten współczynnik CRI będziemy mieli lepsze światło z danej żarówki LED, ale to pominę w naszych rozważaniach.

W sprzedaży mamy żarówki LED o parametrze CRI 80 lub wyższym i dlatego nie zwróciłem uwagi na ten istotny parametr a chciałbym żebyście zwrócili uwagę na to kupując LED-y.

Kupujemy te ze współczynnikiem najmniej 80. Ceny tych żarówek tak u nas spadły, że ten parametr niedługo będzie pomijalny w zastosowaniach domowych.

Zaciskanie końcówek tulejkowych czyli zakańczanie przewodów typu linka

Wymiana żarówki halogenowej w kinkiecie (GU10)

Puszki do rurek PCV

Puszka rozgałęźna do regipsu

Listwy zaciskowe - złączki wielotorowe

Do łączenia przewodów służą  listwy zaciskowe 12-torowe. Przedstawiam na zdjęciu listwy różnej wielkości, od najmniejszej do największej.

Tak naprawdę różnią się one wielkością otworów w listwie, dzięki temu możemy łączyć kilka przewodów o przekroju mniejszym , lub  przewody grubsze, o przekroju większym. W zależności od naszych potrzeb.

Jeżeli mamy do połączenia dwa przewody to niepotrzebna jest nam cała listwa i odcinamy potrzebny odcinek za pomocą noża, brzeszczota itp.

Odizolowujemy nasz przewód, wkładamy w otwór.

I przykręcamy śrubokrętem.

Podobnie z drugiej strony i mamy połączenie dwóch przewodów.

Możemy jak pisałem w jeden otwór włożyć dwa przewody, wówczas musimy wybrać odpowiednią złączkę o większym przekroju otworu.

Pamiętajmy, że nie można odizolować izolacji przewodu na zbyt dużej długości.

Bo spowodujemy, że będzie wystawał nam ze złączki z drugiej strony.

Odizolować trzeba odpowiednią długość przewodu. Tak aby starczała pod śrubkę ze strony łączenia.

Najczęstsze rozmiary złączek wielotorowych to:

• LTF 12 – 2.5 mm2
• LTF 12  – 4 mm2
• LTF 12 – 6 mm2
• LTF 12 – 10 mm2
• LTF 12 - 16 mm2
• LTF 12 – 25 mm2

Wymiar w mm2 to powierzchnia przekroju przewodu, który chcemy łączyć.

Ceny tych złączek kształtują się od kilku złotych do kilkunastu za największą.

Pierścienie elektryczne

Dzisiaj przedstawiam Wam pierścienie elektryczne. W odróżnieniu od złączek elektrycznych 12 polowych te są koloru czarnego i mają mniej segmentów łączeniowych.
Najpopularniejsze z nich to: 4x2,5, 4x4, 5x2,5, 5x4,  4x10, 5x10.

Niektóre pierścienie przedstawiam na zdjęciu

Na zdjęciu poniżej przedstawiam  pierścień 5x2,5, o pięciu torach do łączenia. Oznaczone są one dodatkowo 1,2,3,N, PE.  Największy przekrój jaki możemy łączyć tą złączką to 2,5 mmm kwadr.
Widzimy na rysunku otwory do zamocowania tego pierścienia.

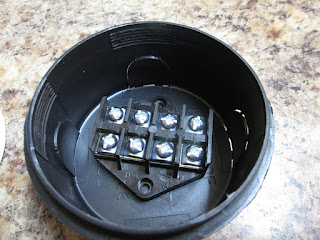

Najczęściej stosuje się te pierścienie w puszkach rozgałęźnych 70mm, 80mm z pokrywami. Na zdjęciu pokazuję puszkę rozgałęźną 70 mm. Wymiar ten to średnica puszki.

W puszkach tych łączy się najczęściej przewody instalacji elektrycznej w mieszkaniach. Jest to oczywiście jedna z metod wykonywania takiej instalacji.

Dodatkowo można stosować te pierścienie do łączenia przewodów ze sobą w najróżniejszych puszkach elektrycznych w zależności od potrzeb przykład na zdjęciu.

Nie nadają się one do łączenia w puszkach, w których śruba mocująca dekielek takiej puszki jest na środku.

Przykład na zdjęciu. Od razu widać dlaczego. Rozmiar puszki na to nie zezwala, jest za mało miejsca.

Stosujemy wówczas przy takich puszkach złączki dwunastorowe odcinając potrzebną liczbę torów łączeniowych.

Podłączenie przy pomocy pierścieni realizujemy wkładając potrzebną liczbę przewodu pod podkładkę i przykręcając śrubkę. Zdejmujemy izolację przewodu na takiej długości, która będzie przykryta podkładką. Nie należy ściągać izolacji na większej długości.

Ważna uwaga.

Zapytał mnie kiedyś klient jak łączą te złączki pola obok siebie, czy pola naprzeciw siebie. Otóż, odpowiadam można podłączyć dwa przewody naprzeciw siebie, czyli połączone są zaciski naprzeciw siebie a nie obok siebie. Na zdjęciu pokazuje to śrubokręt.

Dodatkowo pokazuję jeden zacisk pierścienia.

Realizowane jest połączenie pokazane na zdjęciu.

Oczywiście można łączyć obok przewodów twardych w drucie również przewody giętkie czyli linki. Nie polecam jednak tego połączenia bez pobielenia takiego przewodu cyną. Połączenie skręconych drucików nie jest połączeniem bezpiecznym i prawidłowym. Nie są przyciśnięte wszystkie druciki jednakowo, jest to połączenie luźne, ale wiem, że w praktyce bywa różnie.

Cenowo pierścienie te nie są drogie i ceny ich wynoszą około:

5x4 mm -     2,80zł

5x10 mm -   4,60 zł

4x4 mm  -    2,10 zł

4x10 mm  -  3,70 zł

Żarówki LED

Myślę, że czytelnicy tego blooga nie używają już zwykłych żarówek tylko LED, a jak się mylę to niech czym prędzej idą do sklepu elektrycznego i wymienią żarówki zwykłe lub halogenowe albo świetlówki energooszczędne na żarówki Led.
Rada: Jeśli nie wiedzą, nie znają się na żarówkach niech nie kupują ich w marketach, bo bą rozczarowanie. Cena owszem może być niska ale jakość świecenia tych żarówek jest marna. Obserwuję ofertę marketów w gazetkach i widzę, że starają się naciągnąć klientów na cenę. Kto się nie zna niech idzie do dobrego sklepu elektrycznego a tam na pewno będzie poinformowany o co chodzi.
Pamiętajcie zatem jak zapłacisz mało to jest to chłam.

Tradycyjna żarówka potrzebuje 25 Wat, by dać 300 lumenów czyli na 1Wat daje 12 lumenów,
a w żarówce Led 1 Wat daje 83 lumeny.
Widać od razu różnicę tu 12, a tu 83 lumeny. Różnica 71 lumenów

 Są już żarówki dające 100 lumenów na Wat ale są drogie.

W 2014 udało się uzyskać wydajność 303 lumenów na 1 Wat, jest to tylko 44% maksymalnej teoretycznej wydajności, którą szacuje się na 683 lumeny na 1 Wat.

Jak kupować żarówki Led ?


Kupując żarówkę Led nie mówimy o mocach ale o lumenach, czyli odchodzi do lamusa wyrażanie mocy żarówek. Producenci podają na żarówkach Led moce i odpowiedniki świecenia zwykłej żarówki oraz lumeny. Niestety nie zawsze to bywa tak oczywiste i zrozumiałe.

Zgodnie z dyrektywą Unii Europejskiej WE 244/2009  link
podam moce i odpowiednią ilość lumenów jakie mają mieć żarówki LED

i tak tradycyjna żarówka 60W = lampa LED mająca 806 lumenów

Moc żarówki tradycyjnej	Strumień świetlny LED w lumenach
15	136
25	249
40	470
60	806
75	1055
100	1521
150	2452
200	3452

W tym przykładzie 806 lumenów posiada żarówka LED o mocy 10W

Jak odczytywać napisy na lampkach biurowych i żyrandolach

Naświetlacze Led - opis

Złączki instalacyjne - szybkozłączki

Puszki zwykłe do osprzętu - opis

Puszki do regipsów - opis

Puszki łączone - opis

Jak pobielić cyną końcówki przewodów - pokrywanie cyną

Jak zrobić grot do lutownicy transformatorowej

Żarówkowe oszustwo

Korytka kablowe, czyli jak układać przewody na ścianie

Jaka jest różnica między wzmacniaczem antenowym a zasilaczem antenowym

Jak w szybki sposób przedłużyć przewód elektryczny

Jak sprawdzić czy jest prąd w gniazdku elektrycznym

Jak w szybki sposób przedłużycz przewód elektryczny

Jak zrobić przedłużacz?

Przedłużacze ogrodowe - najczęstsze usterki

Power Bank czyli przenośny akumulator

    Już niedługo wieszczę, że zwykłe baterie przejdą do lamusa. Będą je jeszcze używali starzy ludzie nie nawykli do nowości. Stanie się to co z magnetofonami kasetowymi czy zwykłą żarówką. Jest bo jeszcze jest ale tak naprawdę trzeba przenieść te rzeczy do muzeum. Oczywiście będą tacy ludzie jak pasjonaci i hobbyści, którzy będą używać starych sprzętów ale zawsze tacy ludzie są i będą. Chwała im za to.
    Zabrałem się za Power Bank bo to przenośny akumulator przyszłości, która już jest.
Do czego można go używać i jak ładować będę przedstawiał w następnych filmikach.
Standardowe napięcie to  5V i 1 Amper. I Należy zwrócić uwagę na pojemność danego Power Banku jaki kupujemy i do czego będziemy go używać.
Kupując PB na przykład 2200mAh nie będziemy mogli naładować smartfona który ma baterię np 2600mAh. Z czystej matematyki wychodzi, że to za mało. Dlatego trzeba zwracać na to uwagę.

Panele słoneczne

Panele słoneczne inaczej solarne są przyszłością i to już niedługą, bo wprowadzane są obecnie na każdym kroku. Zrobiłem filmik, w którym pokazuję jak w prosty sposób można to wykorzystać i oświetlić altankę w ogrodzie czy balkon. To są tylko inspiracje bo można wszystko wykorzystać w różny sposób. Jest to najprostszy układ i bardzo mały bo ma zaledwie 1 W.
Zostało zastosowane 1 ogniwo GH95x95 za 13 zł, 4 szt akumulatorków Vipow 600mA, 1,2 V i 10 sztuk dod 3,2V i prądzie 20mA.
W filmie pokazano 8 sztuk diod bo spaliłem dwie gdyż było za duże napięcie zasilania, trzeba było je ograniczyć za pomocą opornika, wówczas napięcie zasilające spadło do 2,8V a pobór prądu do 66,7 mA na 8 diod.
Nie mam spisanych danych jakie napięcie dawał panel bez obciążenia jest to pokazane na filmie.
Układ ten działał przez całą noc 9 godzin i świeci nadal.

Co ten filmy dają wszystkim, którzy nie majsterkują bo się nie znają albo nie mają ochoty czasu czy chęci. Można zadać takie pytanie. Otóż, daję przekonanie, że trzeba kupować takie rzeczy i wykorzystywać je w swoim domu.
Najbliższa okazja w Lidlu w sobotę 11. 07.2015r  taki układ kupicie ładnie obudowany i z czujnikiem ruchu jedynie za 39 zł. Zobaczcie najnowszą gazetkę Lidla na moim blogu lub Facebooku.

W ogóle takie układy z zastosowaniem paneli solarnych są do kupienia coraz częściej w Lidlu. Ostatnio był też układ do ładowania wszystkich urządzeń z końcówką USB i prądzie do 2200mA, czyli komórek. Daje to nam możliwość uniezależnienia się od ładowania z gniazdka na biwaku.








Tak świeci ten układ po 9 godzinach nieprzerwanej pracy, czyli świecenia.
